珠海市艾森德电气有限公司

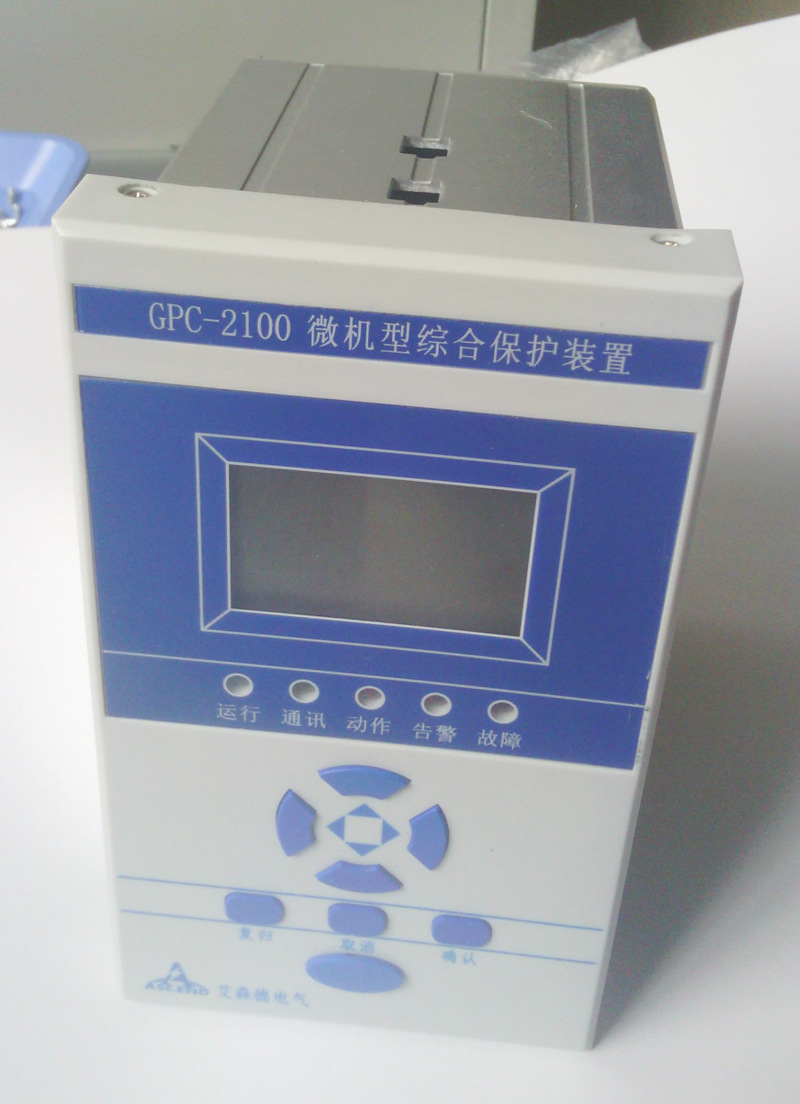

供应艾森德  GPC-2100微机综合保护装置

1.产品说明

1.1适用范围

      2000系列微机型保护控制装置适用于35KV及以下电压等级的配电变压器、站用变压器、架空线路、电缆线路的综合保护。既可以分散在开关柜就地安装，也可以集中组屏安装。完善的设计保证了装置可以在恶劣环境下长期、可靠地运行。

1.2装置特点

@采用高性能十六位工业微处理器，集成度高、功能强、速度快。

@三相电流、电压交流采样，完善的测控功能。

@体积小，功耗低，适宜于直接安装在开关柜上或集中组屏。

@宽温液晶汉字显示。

@抗干扰能力强：快速瞬变干扰Ⅳ级，静电放电干扰Ⅳ级，辐射电磁场干扰Ⅲ级 ，脉冲群干扰 Ⅲ级。

@具备完善的保护控制功能。

@掉电记录保存。

@具备Modbus-RTU方式通讯，后台监控系统可通过通讯网完成对装置的遥测、遥信和遥控等功能。

1.3型号说明

     GPC– 2100(变压器和线路通用保护装置）

1.4技术参数及指标

A 额定参数

@测量电压：100V。

@测量电流：AC1A /5A。

@额定频率：50Hz。

@工作电源：AC/DC220V，AC/DC110V。

B 主要技术指标

@精度：保护电流测量误差不超过±1%；电压测量误差不超过±2%；有功功率、无功功率测量误差不超过±3%；功率因数误差不超过±1﹪；频率误差不超过±0.02Hz。

@延时整定误差：延时整定为0-40ms时，误差不超过40ms；延时整定大于4ms小于2s时，误差不超过±25ms；延时整定大于2s时，误差不超过时间整定的±2%。

@出口接点容量：AC250V，8A。

C 功耗

@工作电源最大功耗 ≤5W。

D 环境要求

@大气压力：80kPa～110kPa（海拔2000M以下）。

@相对湿度：5%～95%

@运行温度：-20℃～＋55℃。

@工作环境：没有导致金属或绝缘损坏的腐蚀性气体及较严重的尘埃和霉菌，无火灾爆炸危险的物质。

1.5保护功能

@三段式低压闭锁过流保护（电流速断保护、限时电流速断保护、定时限过电流保护）

@反时限过电流保护（四种曲线可选）

@负序过流保护（定时限、反时限）

@过负荷保护告警

@过负荷保护跳闸

@零序过流告警

@零序过流跳闸

@低电压保护

@过电压保护

@本体保护（轻瓦斯告警、重瓦斯跳闸、温度告警、超温跳闸）

@非电量备用保护

注：本体保护仅限于变压器系列保护。
